उत्पाद का विवरण
मॉडल संख्या: SPS820F08HDM4
भुगतान और शिपिंग की शर्तें
प्रमाणपत्र: |
सीई, एफसीसी, आरओएचएस |
रंग: |
काला |
अनुकूलता: |
अधिकांश आधुनिक वाहनों के साथ संगत |
कनेक्टिविटी: |
वायर्ड |
DIMENSIONS: |
विशिष्ट मॉड्यूल के आधार पर भिन्न होता है |
कार्य: |
वाहन में विभिन्न प्रणालियों का नियंत्रण और निगरानी |
सामग्री: |
प्लास्टिक और धातु |
परिचालन तापमान: |
-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
प्रचालन वोल्टेज: |
12v |
प्रकार: |
इलेक्ट्रोनिक |
वारंटी: |
1 वर्ष |
वजन: |
विशिष्ट मॉड्यूल के आधार पर भिन्न होता है |
प्रमाणपत्र: |
सीई, एफसीसी, आरओएचएस |
रंग: |
काला |
अनुकूलता: |
अधिकांश आधुनिक वाहनों के साथ संगत |
कनेक्टिविटी: |
वायर्ड |
DIMENSIONS: |
विशिष्ट मॉड्यूल के आधार पर भिन्न होता है |
कार्य: |
वाहन में विभिन्न प्रणालियों का नियंत्रण और निगरानी |
सामग्री: |
प्लास्टिक और धातु |
परिचालन तापमान: |
-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस |
प्रचालन वोल्टेज: |
12v |
प्रकार: |
इलेक्ट्रोनिक |
वारंटी: |
1 वर्ष |
वजन: |
विशिष्ट मॉड्यूल के आधार पर भिन्न होता है |
ठोस शक्ति-DS-SPS820F08HDM4-S04090002

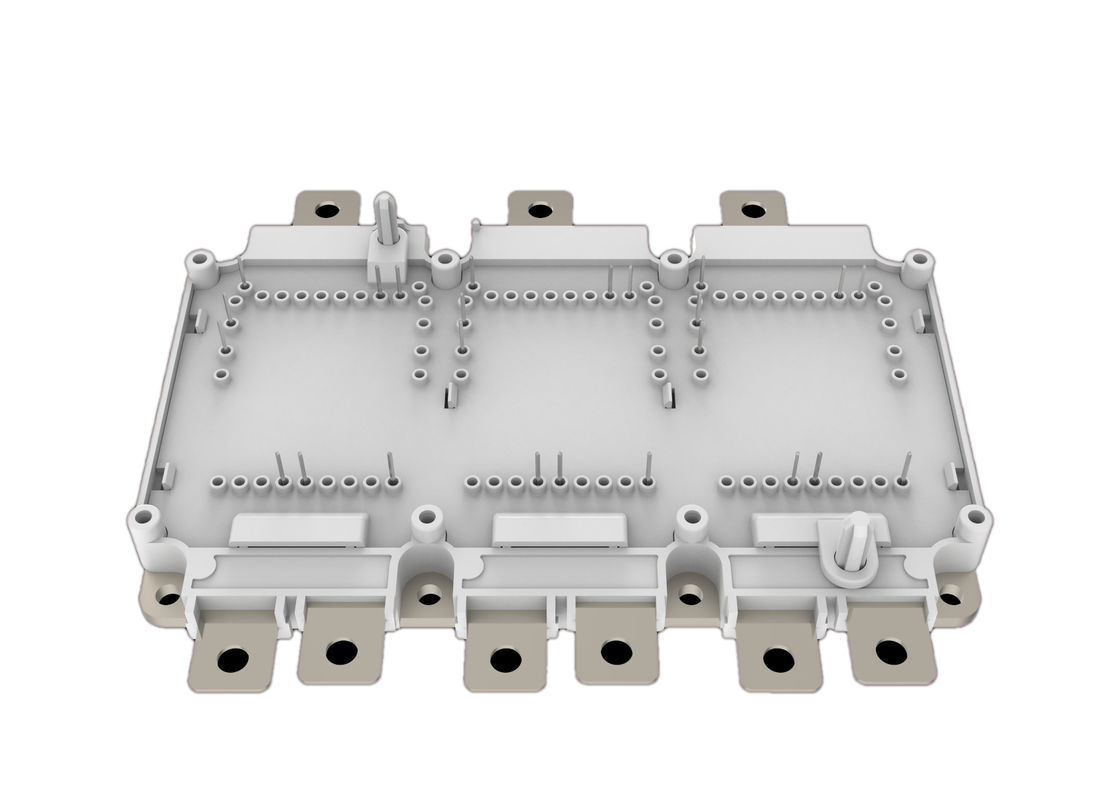

750 वी 820A आईजीबीटी पूर्ण पुल मॉड्यूल
750 वी 820A आईजीबीटी
विशेषताएं:
□ 750V Trench+ फील्ड स्टॉप तकनीक
□ त्वरित और नरम रिवर्स रिकवरी के साथ फ्रीव्हीलिंग डायोड
□ Vसीई ((सात)सकारात्मक तापमान गुणांक के साथ
□ कम स्विचिंग हानि
□ शॉर्ट सर्किट की खराबी
विशिष्ट अनुप्रयोग:
□ मोटर ड्राइव
□ हाइब्रिड इलेक्ट्रिक वाहन
□ ऑटोमोबाइल अनुप्रयोग
वाणिज्यिक कृषि वाहन
पैकेज
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |||
|
अलगाव परीक्षण वोल्टेज |
विसोल | आरएमएस, एफ = 0 हर्ट्ज, टी = 1 सेकंड |
4.2 |
केवी |
|||
|
मॉड्यूल बेसप्लेट की सामग्री |
कु |
||||||
|
आंतरिक अलगाव |
(वर्ग 1, आईईसी 61140) बुनियादी इन्सुलेशन (वर्ग 1, आईईसी 61140) |
अल2ओ3 |
|||||
|
रेंगने की दूरी |
ड्रिप | हीटसिंक के लिए टर्मिनल | 9.0 |
मिमी |
|||
| ड्रिप | टर्मिनल से | 9.0 | |||||
|
मंजूरी |
dस्पष्ट | हीटसिंक के लिए टर्मिनल | 4.5 |
मिमी |
|||
| dस्पष्ट | टर्मिनल से | 4.5 | |||||
|
तुलनात्मक ट्रैकिंग सूचकांक |
सीटीआई |
>200 |
|||||
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | |||||
|
भटकने वाले प्रेरण मॉड्यूल |
LsCE |
10 |
nH | ||||
|
मॉड्यूल लीड प्रतिरोध, टर्मिनल - चिप |
आरसीसी+ईई | टीसी=25°C |
0.75 |
mΩ |
|||
|
भंडारण तापमान |
Tstg |
-40 |
125 |
°C |
|||
|
मॉड्यूल को माउंट करने के लिए माउंटिंग टॉर्क |
एम4 | हीटसिंक के लिए बेसप्लेट |
1.8 |
2.2 |
Nm |
||
| एम3 | फ्रेम के लिए पीसीबी |
0.45 |
0.55 |
Nm |
|||
|
वजन |
जी |
725 |
घ |
||||
आईजीबीटी
अधिकतम रेटेड मूल्य
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |
|
कलेक्टर-एमिटर वोल्टेज |
वीसीईएस | टीvj=25°C |
750 |
वी |
|
|
गेट-एमिटर का अधिकतम वोल्टेज |
वीजीईएस |
±20 |
वी |
||
|
क्षणिक गेट-एमिटर वोल्टेज |
वीजीईएस | tपी≤10μs, D=0.01 |
±30 |
वी |
|
|
लागू कलेक्टर धारा |
आईसीएन |
820 |
ए |
||
|
निरंतर डीसी कलेक्टर धारा |
मैंसी | टीF= 80°C, टीvjmax= 175°C |
450 |
ए |
|
|
पल्सड कलेक्टर करंट,tp T द्वारा सीमितjmax |
ICpulse |
1640 |
ए |
||
|
शक्ति अपव्यय |
Ptot | टीF=75°C |
769 |
W |
|
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | |||||
|
कलेक्टर-एमिटर संतृप्ति वोल्टेज |
वीसीई (sat) | मैंसी=450A, Vजीई=15V | टीvj=25°C | 1.20 | 1.40 |
वी |
|
| टीvj=125°C | 1.24 | ||||||
| टीvj=150°C | 1.27 | ||||||
| मैंसी=820A, Vजीई=15V | टीvj=25°C | 1.40 | 1.60 | ||||
| टीvj=125°C | 1.55 | ||||||
| टीvj=150°C | 1.60 | ||||||
|
गेट सीमा वोल्टेज |
VGE (th) | वीसीई=Vजीई, मैंसी=9.6mA |
5.1 |
5.8 |
6.5 |
वी |
|
|
कलेक्टर-एमिटर कट-ऑफ करंट |
आईसीईएस | वीसीई=750V, Vजीई=0V | टीvj=25°C | 100 | μA | ||
| टीvj=150°C | 5 | mA | |||||
|
गेट-एमिटर रिसाव धारा |
IGES | वीसीई=0V,Vजीई=±20V, Tvj=25°C |
-200 |
200 |
nA |
||
|
गेट चार्ज |
Qजी | वीसीई=400V, Iसी=450 ए, वीजीई=-8/+15V |
1.6 |
μC |
|||
|
आंतरिक गेट प्रतिरोधक |
RGint |
0.8 |
ओ |
||||
|
इनपुट क्षमता |
सीईएस | वीसीई=25V, Vजीई=0V, f =100kHz |
42.4 |
nF |
|||
|
आउटपुट क्षमता |
कोस |
3.1 |
|||||
|
रिवर्स ट्रांसफर क्षमता |
क्रेस |
0.8 |
|||||
|
चालू करने में देरी का समय, प्रेरक भार |
td ((ऑन) |
वीसीसी=400V,Iसी=450 ए आरगॉन=2.5Ω, वीजीई=-8/+15V |
टीvj=25°C | 90 | एनएस | ||
| टीvj=125°C | 92 | एनएस | |||||
| टीvj=150°C | 96 | एनएस | |||||
|
वृद्धि समय, प्रेरक भार |
tr | टीvj=25°C | 64 | एनएस | |||
| टीvj=125°C | 68 | एनएस | |||||
| टीvj=150°C | 70 | एनएस | |||||
|
बंद होने का देरी का समय, प्रेरक भार |
td(बंद) |
वीसीसी=400V,Iसी=450 ए आरगोफ=5.1Ω, वीजीई=-8/+15V |
टीvj=25°C | 520 | एनएस | ||
| टीvj=125°C | 580 | एनएस | |||||
| टीvj=150°C | 590 | एनएस | |||||
|
गिरने का समय, प्रेरक भार |
tf | टीvj=25°C | 200 | एनएस | |||
| टीvj=125°C | 310 | एनएस | |||||
| टीvj=150°C | 320 | एनएस | |||||
|
प्रति धड़कन चालू ऊर्जा हानि |
ईओन | वीसीसी=400V,Iसी=450 ए आरजी=2.5Ω,Rगोफ=5.1Ω Vजीई=-8/+15V | टीvj=25°C | 15.0 | एमजे | ||
| टीvj=125°C | 18.0 | एमजे | |||||
| टीvj=150°C | 20.0 | एमजे | |||||
|
बंद करें प्रति पल्स ऊर्जा हानि |
इफ़ | टीvj=25°C | 33.5 | एमजे | |||
| टीvj=125°C | 41.0 | एमजे | |||||
| टीvj=150°C | 43.0 | एमजे | |||||
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | |||||
|
एससी डेटा |
आईएससी | वीजीई≤15V, Vसीसी=400V | tp≤3μs Tvj=150°C |
5400 |
ए |
||
|
आईजीबीटी थर्मल प्रतिरोध,जंक्शन-कूलिंग द्रव |
RthJF |
0.13 |
के /डब्ल्यू |
||||
|
परिचालन तापमान |
TJop |
-40 |
175 |
°C |
|||
डायोड
अधिकतम रेटेड मूल्य
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |
|
पुनरावर्ती रिवर्स वोल्टेज |
वीआरआरएम | टीvj=25°C |
750 |
वी |
|
|
लागू अग्रिम वर्तमान |
आईसीएन |
820 |
ए |
||
|
निरंतर सी.सी. आगे की धारा |
मैंF | टीF= 80°C, टीvjmax= 175°C |
450 |
ए |
|
|
डायोड पल्सड करंट,tp T द्वारा सीमितJmax |
IFpulse |
1640 |
|||
विशेषता मूल्य
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | |||||
|
आगे का वोल्टेज |
वीF | मैंF=450 ए, वीजीई=0V | टीvj=25°C | 1.20 | 1.60 |
वी |
|
| टीvj=125°C | 1.16 | ||||||
| टीvj=150°C | 1.14 | ||||||
| मैंF=820A,Vजीई=0V | टीvj=25°C | 1.42 | 1.80 | ||||
| टीvj=125°C | 1.43 | ||||||
| टीvj=150°C | 1.44 | ||||||
|
रिवर्स रिकवरी समय |
trr |
मैंF=450A डी आईF/dt=-6700A/μs (T)vj=150°C) Vआर=400V, वीजीई=-8V |
टीvj=25°C | 122 |
एनएस |
||
| टीvj=125°C | 160 | ||||||
| टीvj=150°C | 172 | ||||||
|
पीक रिवर्स रिकवरी करंट |
आईआरआरएम | टीvj=25°C | 295 |
ए |
|||
| टीvj=125°C | 360 | ||||||
| टीvj=150°C | 375 | ||||||
|
रिवर्स रिकवरी शुल्क |
QRR | टीvj=25°C | 28.5 |
μC |
|||
| टीvj=125°C | 40.5 | ||||||
| टीvj=150°C | 43.5 | ||||||
|
प्रति धड़कन रिवर्स रिकवरी ऊर्जा हानि |
एरिक | टीvj=25°C | 6.2 |
एमजे |
|||
| टीvj=125°C | 11.7 | ||||||
| टीvj=150°C | 13.2 | ||||||
|
डायोड थर्मल प्रतिरोध,जंक्शन-कूलिंग द्रव |
RthJFD |
0.25 |
के /डब्ल्यू |
||||
|
परिचालन तापमान |
TJop |
-40 |
175 |
°C |
|||
एनटीसी-थर्मिस्टर
विशेषता मूल्य
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |
|
नामित प्रतिरोध |
R25 | टीसी=25°C |
5.00 |
kΩ |
|
|
बी-मूल्य |
R25/50 |
3375 |
क |
||
आउटपुट विशेषता (typical) आउटपुट विशेषता (सामान्य)
मैंसी= f (Vसीई) Tvj= 150°C
आईजीबीटी
स्थानांतरण विशेषता (typical) स्विचिंग हानि IGBT (typical)
मैंसी= f (Vजीई) Vसीई= 20V E = f (Rजी)
वीजीई= -8/+15V, Iसी= 450A, Vसीई= 400V
आईजीबीटी(आरबीएसओए)
स्विचिंग हानि IGBT (सामान्य) रिवर्स पूर्वाग्रह सुरक्षित परिचालन क्षेत्र ((RBSOA)
E = f (Iसी) Iसी=f (Vसीई)
वीजीई= -8/+15V, Rगॉन= 2.5Ω,Rगोफ= 5.1Ω, वीसीई= 400V Vजीई= -8/+15V, Rगफ= 5.1Ω, Tvj= 150°C
विशिष्ट क्षमता के रूप में कार्य कलेक्टर-एमिटर वोल्टेज गेट चार्ज (सामान्य)
C = f (V)सीई) Vजीई= f (Qजी)
f = 100 kHz, Vजीई= 0V Iसी= 450A, Vसीई= 400V
आईजीबीटी
आईजीबीटी अस्थायी ताप प्रतिबाधा आगे विशेषता का डायोड (सामान्य)
Zth(j-c) = f (t) IF= f (VF)
स्विचिंग हानि डायोड (सामान्य) स्विचिंग हानि डायोड (सामान्य)
ईरेक= f (Rजी) ईरेक= f (IF)
मैंF= 450A, Vसीई= 400V Rजी= 2.5Ω, Vसीई= 400V
डायोड अस्थायी ताप प्रतिबाधा एनटीसी-थर्मिस्टर-तापमान विशेषता (सामान्य)
Zth(j-c) = f (t) R = f (T)
इन्वर्टर में एक आईजीबीटी मॉड्यूल एक कॉम्पैक्ट असेंबली है जिसमें आइसोलेटेड गेट द्विध्रुवीय ट्रांजिस्टर (आईजीबीटी) और अन्य घटक होते हैं।आईजीबीटी मोटर ड्राइव जैसे उपकरणों में निरंतर धारा (डीसी) को वैकल्पिक धारा (एसी) में स्विच करने और परिवर्तित करने में महत्वपूर्ण भूमिका निभाते हैंमॉड्यूल एकीकरण को सरल बनाता है, और दक्षता और विश्वसनीयता के लिए उचित शीतलन आवश्यक है।
सर्किट चित्र शीर्षक
पैकेज रूपरेखा
आयाम (मिमी)
मिमी
