उत्पाद का विवरण
मॉडल संख्या: SPS50P12M2M4
भुगतान और शिपिंग की शर्तें
उत्पाद का नाम: |
आईजीबीटी ड्राइवर मॉड्यूल |
कलेक्टर करंट: |
50ए |
कलेक्टर-एमिटर वोल्टेज: |
± 1200 वी |
वर्तमान रेटिंग: |
50ए |
गेट-एमिटर वोल्टेज: |
± 20 वी |
अधिकतम जंक्शन तापमान: |
150 डिग्री सेल्सियस |
घुड़सवार शैली: |
पेंच |
पिन की संख्या: |
7 |
तापमान रेंज आपरेट करना: |
-40 डिग्री सेल्सियस से + 125 डिग्री सेल्सियस |
पैकेज का प्रकार: |
इकोनोपैक |
रिवर्स रिकवरी टाइम: |
100ns |
शॉर्ट सर्किट समय का सामना: |
10μs |
आवृत्ति बदलना: |
20 किलोहर्ट्ज़ |
थर्मल रेज़िज़टेंस: |
0.1°C/W |
वोल्टेज रेटिंग: |
1200 वी |
उत्पाद का नाम: |
आईजीबीटी ड्राइवर मॉड्यूल |
कलेक्टर करंट: |
50ए |
कलेक्टर-एमिटर वोल्टेज: |
± 1200 वी |
वर्तमान रेटिंग: |
50ए |
गेट-एमिटर वोल्टेज: |
± 20 वी |
अधिकतम जंक्शन तापमान: |
150 डिग्री सेल्सियस |
घुड़सवार शैली: |
पेंच |
पिन की संख्या: |
7 |
तापमान रेंज आपरेट करना: |
-40 डिग्री सेल्सियस से + 125 डिग्री सेल्सियस |
पैकेज का प्रकार: |
इकोनोपैक |
रिवर्स रिकवरी टाइम: |
100ns |
शॉर्ट सर्किट समय का सामना: |
10μs |
आवृत्ति बदलना: |
20 किलोहर्ट्ज़ |
थर्मल रेज़िज़टेंस: |
0.1°C/W |
वोल्टेज रेटिंग: |
1200 वी |
ठोस शक्ति-डीएस-एसपीएस50पी12एम2एम4-एस04040005 वी10

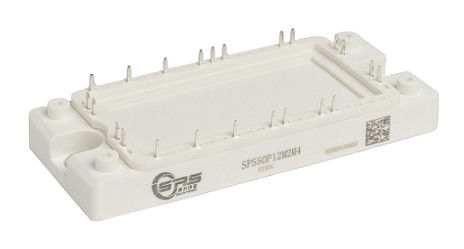

1200V 50A आईजीबीटी पीआईएम मॉड्यूल
1200V 50A आईजीबीटी पीआईएम
विशेषताएं:
विशिष्ट आवेदन:
IGBT IGBT
आउटपुट विशेषता IGBT, इन्वर्टर (सामान्य) ट्रांसफर विशेषता IGBT, इन्वर्टर (सामान्य)
IC=f (VCE) IC=f (VGE)
IGBT IGBT
स्विचिंग हानि आईजीबीटी, इन्वर्टर (सामान्य) स्विचिंग हानि आईजीबीटी, इन्वर्टर (सामान्य)
E=f (IC) E=f (RG)
IGBT,RBSOA IGBT
रिवर्स पूर्वाग्रह सुरक्षित संचालन क्षेत्र IGBT, इन्वर्टर (RBSOA) अस्थायी थर्मल प्रतिबाधा IGBT, इन्वर्टर
IC=f (VCE) ZthJC=f (t)
एफआरडी एफआरडी
आउटपुट विशेषता FRD, इन्वर्टर (सामान्य) स्विचिंग हानि FRD, इन्वर्टर (सामान्य)
IF=f(VF) E=f (IF)
एफआरडी एफआरडी
स्विचिंग हानि FRD, इन्वर्टर (सामान्य) अस्थायी थर्मल प्रतिबाधा FRD, इन्वर्टर
E=f (RG) ZthJC=f (t)
आईजीबीटी एफआरडी
आउटपुट विशेषता आईजीबीटी, ब्रेक चॉपर (सामान्य) FRD की आगे की विशेषता, ब्रेक चॉपर (सामान्य)
IC=f (VCE) IF=f (VF)
यह एक आईजीबीटी पावर इंटीग्रेटेड मॉड्यूल (पीआईएम) है जिसका रेटिंग वोल्टेज 1200 वी और रेटिंग करंट 50 ए है।आईजीबीटी पीआईएम मॉड्यूल आमतौर पर विभिन्न पावर इलेक्ट्रॉनिक अनुप्रयोगों जैसे मोटर ड्राइव में उपयोग किए जाते हैंविनिर्देशों से संकेत मिलता है कि मॉड्यूल अधिकतम 1200V के वोल्टेज और 50A के अधिकतम करंट को संभाल सकता है।उच्च शक्ति अनुप्रयोगों में विश्वसनीय और सुरक्षित संचालन सुनिश्चित करने के लिए उचित शीतलन और सुरक्षा उपाय आवश्यक हैं.
सर्किट चित्र शीर्षक
पैकेज रूपरेखा
