उत्पाद का विवरण
मॉडल संख्या: SPS12MA12E4S
भुगतान और शिपिंग की शर्तें
वर्तमान रेटिंग: |
40A |
गेट प्रभारी: |
120 एनसी |
गेट दहलीज वोल्टेज: |
4वी |
अलगाव वोल्टेज: |
2500 वी |
सीसा मुक्त: |
हाँ |
घुड़सवार शैली: |
छेद से |
ऑन-स्टेट प्रतिरोध: |
0.015Ω |
पैकेज का प्रकार: |
टू-247 |
रिवर्स रिकवरी टाइम: |
25एनएस |
रोस अनुपालन: |
हाँ |
शॉर्ट सर्किट समय का सामना: |
10μs |
आवृत्ति बदलना: |
100 किलोहर्ट्ज़ |
तापमान की रेंज: |
-40°C से 175°C तक |
वोल्टेज रेटिंग: |
1200 वी |
वर्तमान रेटिंग: |
40A |
गेट प्रभारी: |
120 एनसी |
गेट दहलीज वोल्टेज: |
4वी |
अलगाव वोल्टेज: |
2500 वी |
सीसा मुक्त: |
हाँ |
घुड़सवार शैली: |
छेद से |
ऑन-स्टेट प्रतिरोध: |
0.015Ω |
पैकेज का प्रकार: |
टू-247 |
रिवर्स रिकवरी टाइम: |
25एनएस |
रोस अनुपालन: |
हाँ |
शॉर्ट सर्किट समय का सामना: |
10μs |
आवृत्ति बदलना: |
100 किलोहर्ट्ज़ |
तापमान की रेंज: |
-40°C से 175°C तक |
वोल्टेज रेटिंग: |
1200 वी |
ठोस शक्ति-DS-SPS12MA12E4S
1200V 12mΩ SiC एमओएसएफईटी
विशेषताएं:
□ कम ऑन प्रतिरोध के साथ उच्च अवरोधक वोल्टेज
□ कम क्षमता वाले उच्च गति स्विचिंग
□ कम रिवर्स रिकवरी (Qrr) के साथ फास्ट इंट्रेंसिक डायोड
विशिष्ट अनुप्रयोग:
पीवी इन्वर्टर
□ चार्जिंग पाइल्स
□ ऊर्जा भंडारण प्रणाली
□ औद्योगिक बिजली आपूर्ति
□ औद्योगिक मोटर
अधिकतम रेटिंग @Tc=25°C (जब तक कि अन्यथा निर्दिष्ट)
| पद | प्रतीक | शर्तें | मूल्य | इकाई |
| नाली स्रोत वोल्टेज | वीडीएसमैक्स | वीजीएस=0वी, आईडी=100μए | 1200 | वी |
| गेट-स्रोत वोल्टेज | वीजीओपी | स्थिर | -5/+20 | वी |
| अधिकतम गेट स्रोत वोल्टेज | VGSmax | स्थिर | -8/+22 | वी |
|
निरंतर जल निकासी धारा |
आईडी |
वीजीएस=20 वी, टीसी=25°सी | 214 |
ए |
| वीजीएस=20 वी, टीसी=100°सी | 151 | |||
| पल्सड ड्रेन करंट | आईडी (पल्स) | पल्स चौड़ाई tp Tjmax द्वारा सीमित है | 400 | ए |
| शक्ति का अपव्यय | पीडी | TC=25°C, Tj=175°C | 938 | W |
| ऑपरेटिंग जंक्शन रेंज | Tj | -55 से +175 | °C | |
| भंडारण तापमान सीमा | Tstg | -55 से +175 | °C |
विद्युत विशेषताएं @Tc=25°C (जब तक कि अन्यथा निर्दिष्ट)
| पद | प्रतीक | शर्तें |
मूल्य मिन. टाइप. अधिकतम. |
इकाई | ||
| ड्रेन स्रोत ब्रेकडाउन वोल्टेज | V(BR) डीएसएस | वीजीएस=0वी, आईडी=100μए | 1200 | - | - | वी |
| गेट सीमा वोल्टेज |
VGS (th) |
वीडीएस=वीजीएस, आईडी=40 एमए | 2.0 | 2.7 | 3.5 | वी |
| VDS=VGS, ID=40mA, Tj=175°C | - | 1.9 | - | |||
| शून्य गेट वोल्टेज निकासी वर्तमान | आईडीएसएस | वीडीएस=1200वी, वीजीएस=0वी | - | 2 | 100 | μA |
| गेट-स्रोत रिसाव वर्तमान | IGSS | वीजीएस=20 वी, वीडीएस=0 वी | - | 10 | 100 | nA |
|
सूखा स्रोत पर राज्य प्रतिरोध |
आरडीएस चालू) |
वीजीएस=20 वी, आईडी=100 ए | - | 12 | 20 |
mΩ |
| वीजीएस=20 वी, आईडी=100 ए, टीजे=175°C | - | 20 | - | |||
| VGS=18V, ID=100A | - | 13 | 25 | |||
| VGS=18V, ID=100A, Tj=175°C | - | 21 | - | |||
| ट्रांसकंडक्टेंसी |
जीएफएस |
वीडीएस=20 वी, आईडीएस=100 ए | - | 60 | - | एस |
| वीडीएस=20 वी, आईडीएस=100 ए, टीजे=175°C | - | 52 | - | |||
|
चालू स्विचिंग एनर्जी (बॉडी डायोड FWD) |
ईओन |
VDS=800V, VGS=-5V/20V, ID=100A, RG(ext)=5Ω, L=100μH, Tj=25°C FWD=SPS12MA12E4S |
- |
5.2 |
- |
एमजे |
| बंद करने की स्विचिंग एनर्जी (बॉडी डायोड FWD) |
इफ़ |
- | 3.7 | - | ||
|
चालू करने का विलंब समय |
td ((ऑन) |
VDD=800V, VGS=-5V/20V, ID=100A,RG(ext)=5Ω, L=100μH |
- |
24 |
- |
एनएस |
| उठने का समय | tr | - | 149 | - | ||
| बंद करने का विलंब समय | td(बंद) | - | 145 | - | ||
| पतन का समय | टीएफ | - | 49 | - | ||
|
गेट टू सोर्स चार्ज |
Qgs |
VDS=800V, VGS=-5V/20V, ID=100A |
- |
215 |
- |
nC |
| गेट टू ड्रेन चार्ज | Qgd | - | 179 | - | ||
| कुल गेट शुल्क | Qg | - | 577 | - | ||
| इनपुट क्षमता |
सीआईएस |
वीजीएस=0वी, वीडीएस=1000वी f=1MHz VAC=25mV |
- | 8330 | - |
पीएफ |
| आउटपुट क्षमता | कॉस | - | 343 | - | ||
| रिवर्स ट्रांसफर क्षमता | सीआरएस | - | 57 | - | ||
| COSS संग्रहीत ऊर्जा | ईओएस | - | 217 | - | μJ | |
| आंतरिक गेट प्रतिरोध |
RG(int) |
f=1MHz, VAC=25mV | - | 0.8 | - | ओ |
पीछे की ओर डायोड विशेषताएं @Tc=25°C (जब तक कि अन्यथा निर्दिष्ट)
| पद प्रतीक | शर्तें |
मूल्य इकाई मिन. टाइप. अधिकतम. |
||||
| डायोड फॉरवर्ड वोल्टेज |
वीएसडी |
वीजीएस=-5वी, आईएसडी=50ए | - | 4.7 | 7 | वी |
| VGS=-5V, ISD=50A, Tj=175°C | - | 3.8 | - | वी | ||
| निरंतर डायोड फॉरवर्ड करंट |
आईएस |
वीजीएस=-5 वी | - | 214 | - | ए |
| रिवर्स रिकवरी समय | trr | वीजीएस=-5 वी, | - | 46 | - | एनएस |
| रिवर्स रिकवरी चार्ज | क्यूआरआर | ISD=100A, | - | 1 | - | nC |
| पीक रिवर्स रिकवरी करंट | आईआरएम | VR=800V, di/dt=1597A/μs | - | 37 | - | ए |
पीछे की ओर डायोड विशेषताएं @Tc=25°C (जब तक कि अन्यथा निर्दिष्ट)
| पद प्रतीक | शर्तें | मूल्य इकाई | ||||
| जंक्शन से केस तक थर्मल प्रतिरोध | RθJC | - | 0.16 | - | °C/W | |
| जंक्शन से परिवेश तक थर्मल प्रतिरोध |
RθJA |
- | 32 | - | °C/W | |
विशिष्ट प्रदर्शन
विशिष्ट प्रदर्शन
विशिष्ट प्रदर्शन
विशिष्ट प्रदर्शन
विशिष्ट प्रदर्शन
यह एक 1200V सिलिकॉन कार्बाइड (SiC) MOSFET है जिसमें 12 मिलीओहम्स (12mΩ) का ऑन-स्टेट प्रतिरोध है। SiC MOSFET उच्च वोल्टेज क्षमता और कम ऑन-स्टेट प्रतिरोध के लिए जाने जाते हैं,उन्हें उच्च आवृत्ति कनवर्टर और इलेक्ट्रिक वाहनों जैसे कुशल बिजली इलेक्ट्रॉनिक अनुप्रयोगों के लिए उपयुक्त बनाना.

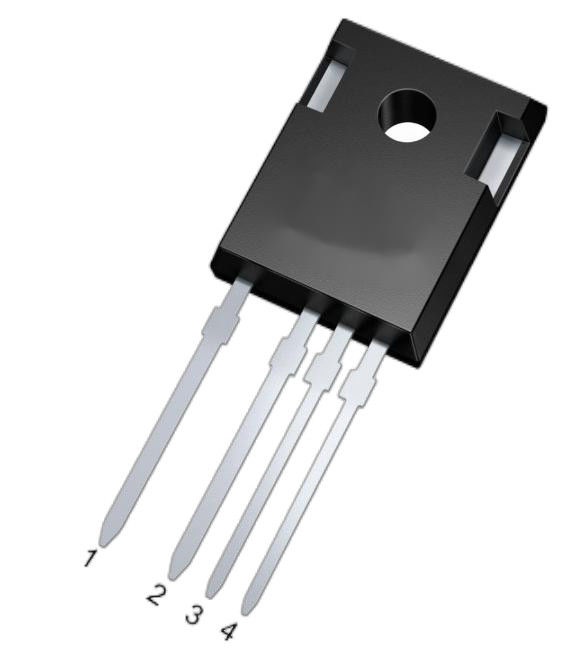

पैकेज रूपरेखा: TO-247-4L
