उत्पाद का विवरण
मॉडल संख्या: SPS100B17G3R8
भुगतान और शिपिंग की शर्तें
विन्यास: |
3 चरण इन्वर्टर |
वर्तमान - कलेक्टर (आईसी) (अधिकतम): |
200ए |
वर्तमान - कलेक्टर कटऑफ (अधिकतम): |
1mA |
गेट प्रभारी: |
100nC |
निवेष का प्रकार: |
मानक |
माउंटिंग प्रकार: |
चेसिस माउंट |
परिचालन तापमान: |
-40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस |
पैकेज / मामला: |
34 मिमी मॉड्यूल |
पैकेज का प्रकार: |
मापांक |
पावर - मैक्स: |
1.2 किलोवाट |
रिवर्स रिकवरी टाइम (टीआरआर): |
100ns |
स्विचिंग ऊर्जा: |
1.2mJ |
वोल्टेज - कलेक्टर एमिटर ब्रेकडाउन (अधिकतम): |
600 वी |
वोल्टेज - कलेक्टर एमिटर संतृप्ति (अधिकतम): |
1.8 वी |
विन्यास: |
3 चरण इन्वर्टर |
वर्तमान - कलेक्टर (आईसी) (अधिकतम): |
200ए |
वर्तमान - कलेक्टर कटऑफ (अधिकतम): |
1mA |
गेट प्रभारी: |
100nC |
निवेष का प्रकार: |
मानक |
माउंटिंग प्रकार: |
चेसिस माउंट |
परिचालन तापमान: |
-40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस |
पैकेज / मामला: |
34 मिमी मॉड्यूल |
पैकेज का प्रकार: |
मापांक |
पावर - मैक्स: |
1.2 किलोवाट |
रिवर्स रिकवरी टाइम (टीआरआर): |
100ns |
स्विचिंग ऊर्जा: |
1.2mJ |
वोल्टेज - कलेक्टर एमिटर ब्रेकडाउन (अधिकतम): |
600 वी |
वोल्टेज - कलेक्टर एमिटर संतृप्ति (अधिकतम): |
1.8 वी |
ठोस शक्ति-DS-SPS100B17G3R8-S04010015 V1.0

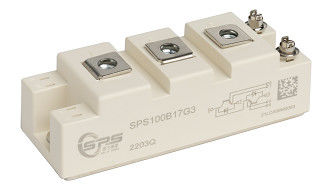

1700 वोल्ट 100A आईजीबीटी आधा पुल मॉड्यूल
1700 वोल्ट 100A आईजीबीटी
विशेषताएं:
□ 1700V ट्रेंच+ फील्ड स्टॉप तकनीक
□ त्वरित और नरम रिवर्स रिकवरी के साथ फ्रीव्हीलिंग डायोड
□ Vसीई ((सात)सकारात्मक तापमान गुणांक के साथ
□ कम स्विचिंग हानि
विशिष्ट अनुप्रयोग:
□ मोटर/सर्वो ड्राइव
□ उच्च शक्ति वाले कन्वर्टर्स
□ यूपीएस
□ फोटोवोल्टिक
पैकेज
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |||
|
अलगाव परीक्षण वोल्टेज |
विसोल | आरएमएस, एफ = 50 हर्ट्ज, टी = 1 मिनट |
4.0 |
केवी |
|||
|
मॉड्यूल बेसप्लेट की सामग्री |
कु |
||||||
|
आंतरिक अलगाव |
(वर्ग 1, आईईसी 61140) बुनियादी इन्सुलेशन (वर्ग 1, आईईसी 61140) |
अल2ओ3 |
|||||
|
रेंगने की दूरी |
ड्रिप | हीटसिंक के लिए टर्मिनल | 17.0 |
मिमी |
|||
| ड्रिप | टर्मिनल से | 20.0 | |||||
|
मंजूरी |
dस्पष्ट | हीटसिंक के लिए टर्मिनल | 17.0 |
मिमी |
|||
| dस्पष्ट | टर्मिनल से | 9.5 | |||||
|
तुलनात्मक ट्रैकिंग सूचकांक |
सीटीआई |
>200 |
|||||
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | |||||
|
भटकने वाले प्रेरण मॉड्यूल |
LsCE |
20 |
nH |
||||
|
मॉड्यूल लीड प्रतिरोध, टर्मिनल - चिप |
आरसीसी+ईई | टीसी=25°C |
0.65 |
mΩ |
|||
|
भंडारण तापमान |
Tstg |
-40 |
125 |
°C | |||
|
मॉड्यूल को माउंट करने के लिए माउंटिंग टॉर्क |
एम6 |
3.0 |
5.0 |
Nm |
|||
|
टर्मिनल कनेक्शन टॉर्क |
एम5 |
2.5 |
5.0 |
Nm |
|||
|
वजन |
जी |
160 |
घ |
||||
आईजीबीटी
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |
|
कलेक्टर-एमिटर वोल्टेज |
वीसीईएस | टीvj=25°C |
1700 |
वी |
|
|
गेट-एमिटर का अधिकतम वोल्टेज |
वीजीईएस |
±20 |
वी |
||
|
क्षणिक गेट-एमिटर वोल्टेज |
वीजीईएस | tपी≤10μs, D=0.01 |
±30 |
वी |
|
|
निरंतर डीसी कलेक्टर धारा |
मैंसी | टीसी=25°C | 180 |
ए |
|
| टीसी=100°C | 100 | ||||
|
पल्सड कलेक्टर करंट,tp T द्वारा सीमितjmax |
ICpulse |
200 |
ए |
||
|
शक्ति अपव्यय |
Ptot |
535 |
W |
||
विशेषता मूल्य
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | |||||
|
कलेक्टर-एमिटर संतृप्ति वोल्टेज |
वीसीई (sat) | मैंसी=100A, Vजीई=15V | टीvj=25°C | 1.65 | 1.95 |
वी |
|
| टीvj=125°C | 1.90 | ||||||
| टीvj=150°C | 1.92 | ||||||
|
गेट सीमा वोल्टेज |
VGE (th) | वीसीई=Vजीई, मैंसी=4mA |
5.0 |
5.8 |
6.5 |
वी |
|
|
कलेक्टर-एमिटर कट-ऑफ करंट |
आईसीईएस | वीसीई=1700V, Vजीई=0V | टीvj=25°C | 100 | μA | ||
| टीvj=150°C | 5 | mA | |||||
|
गेट-एमिटर रिसाव धारा |
IGES | वीसीई=0V,Vजीई=±20V, Tvj=25°C | -200 | 200 | nA | ||
|
गेट चार्ज |
Qजी | वीसीई=900V, Iसी=75A,Vजीई=±15V | 0.6 | μC | |||
|
इनपुट क्षमता |
सीईएस | वीसीई=25V, Vजीई=0V, f =100kHz | 9.00 |
nF |
|||
|
आउटपुट क्षमता |
कोस | 0.58 | |||||
|
रिवर्स ट्रांसफर क्षमता |
क्रेस | 0.14 | |||||
|
आंतरिक गेट प्रतिरोधक |
RGint | टीvj=25°C | 9 | ओ | |||
|
चालू करने में देरी का समय, प्रेरक भार |
td ((ऑन) | वीसीसी=900V,Iसी=100 ए आरजी=5.1Ω, Vजीई=±15V | टीvj=25°C | 194 | एनएस | ||
| टीvj=125°C | 218 | एनएस | |||||
| टीvj=150°C | 222 | एनएस | |||||
|
वृद्धि समय, प्रेरक भार |
tr | टीvj=25°C | 48 | एनएस | |||
| टीvj=125°C | 60 | एनएस | |||||
| टीvj=150°C | 66 | एनएस | |||||
|
बंद होने का देरी का समय, प्रेरक भार |
td(बंद) | वीसीसी=900V,Iसी=100 ए आरजी=5.1Ω, Vजीई=±15V | टीvj=25°C | 322 | एनएस | ||
| टीvj=125°C | 494 | एनएस | |||||
| टीvj=150°C | 518 | एनएस | |||||
|
गिरने का समय, प्रेरक भार |
tf | टीvj=25°C | 500 | एनएस | |||
| टीvj=125°C | 676 | एनएस | |||||
| टीvj=150°C | 740 | एनएस | |||||
|
प्रति धड़कन चालू ऊर्जा हानि |
ईओन | वीसीसी=900V,Iसी=100 ए आरजी=5.1Ω, Vजीई=±15V | टीvj=25°C | 20.1 | एमजे | ||
| टीvj=125°C | 33.4 | एमजे | |||||
| टीvj=150°C | 36.8 | एमजे | |||||
|
बंद करें प्रति पल्स ऊर्जा हानि |
इफ़ | टीvj=25°C | 20.7 | एमजे | |||
| टीvj=125°C | 30.6 | एमजे | |||||
| टीvj=150°C | 32.8 | एमजे | |||||
|
एससी डेटा |
आईएससी | वीजीई≤15V, Vसीसी=900V | tp≤10μs Tvj=150°C |
360 |
ए |
||
|
आईजीबीटी थर्मल प्रतिरोध, जंक्शन-केस |
RthJC | 0.28 | के /डब्ल्यू | ||||
|
परिचालन तापमान |
TJop | -40 | 175 | °C | |||
डायोड
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |
|
पुनरावर्ती रिवर्स वोल्टेज |
वीआरआरएम | टीvj=25°C |
1700 |
वी |
|
|
निरंतर सी.सी. आगे की धारा |
मैंF | टीसी=25°C | 140 |
ए |
|
| टीसी=100°C | 100 | ||||
|
डायोड पल्सड करंट,tp T द्वारा सीमितJmax |
IFpulse | 200 | |||
विशेषता मूल्य
| पद | प्रतीक | शर्तें | मूल्य | इकाई | |||
| मिनट. | टाइप करें। | मैक्स. | |||||
|
आगे का वोल्टेज |
वीF | मैंF=100 ए, वीजीई=0V | टीvj=25°C | 2.00 | 2.40 |
वी |
|
| टीvj=125°C | 2.15 | ||||||
| टीvj=150°C | 2.20 | ||||||
|
रिवर्स रिकवरी समय |
trr |
मैंF=100A डी आईF/dt=-2100A/μs (T)vj=150°C) Vआर=900V, वीजीई=-15V |
टीvj=25°C | 120 |
एनएस |
||
| टीvj=125°C | 180 | ||||||
| टीvj=150°C | 200 | ||||||
|
पीक रिवर्स रिकवरी करंट |
आईआरआरएम | टीvj=25°C | 193 |
ए |
|||
| टीvj=125°C | 216 | ||||||
| टीvj=150°C | 218 | ||||||
|
रिवर्स रिकवरी शुल्क |
QRR | टीvj=25°C | 20 |
μC |
|||
| टीvj=125°C | 40 | ||||||
| टीvj=150°C | 47 | ||||||
|
प्रति धड़कन रिवर्स रिकवरी ऊर्जा हानि |
एरिक | टीvj=25°C | 4.9 |
एमजे |
|||
| टीvj=125°C | 21.2 | ||||||
| टीvj=150°C | 24.1 | ||||||
|
डायोड थर्मल प्रतिरोध, जंक्शन-केस |
RthJCD |
0.40 |
के /डब्ल्यू |
||||
|
परिचालन तापमान |
TJop |
-40 |
175 |
°C | |||
आउटपुट विशेषता (typical) आउटपुट विशेषता (सामान्य)
मैंसी= f (Vसीई) Iसी= f (Vसीई) Tvj= 150°C
स्थानांतरण विशेषता (सामान्य) स्विचिंग हानि आईजीबीटी(विशिष्ट)
मैंसी= f (Vजीई) E = f (Rजी)
वीसीई= 20V Vजीई= ±15V, Iसी= 100A, Vसीई= 900V
IGBT RBSOA
स्विच करना हानि आईजीबीटी(सामान्य) पीछे की ओर पूर्वाग्रह सुरक्षित परिचालन क्षेत्र ((RBSOA)
E = f (Iसी) Iसी=f (Vसीई)
वीजीई= ±15V, Rजी= 5.1Ω, वीसीई= 900V Vजीई= ±15V, Rगफ= 5.1Ω, Tvj= 150°C
विशिष्ट क्षमता जैसे अ कार्य का कलेक्टर-एमिटर वोल्टेज गेट चार्ज (सामान्य)
C = f (V)सीई) Vजीई= f (Qजी)
f = 100 kHz, Vजीई= 0V Iसी= 100A, Vसीई= 900V
आईजीबीटी
आईजीबीटी अस्थायी ताप प्रतिबाधा जैसे अ कार्य धड़कन चौड़ाई आगे विशेषता का डायोड (सामान्य)
Zth(j-c) = f (t) IF= f (VF)
स्विचिंग हानि डायोड (सामान्य) स्विचिंगहानि डायोड (सामान्य)
ईरेक= f (Rजी) ईरेक= f (IF)
मैंF= 100A, Vसीई= 900V Rजी= 5.1Ω, Vसीई= 900V
डायोड अस्थायी ताप प्रतिबाधा जैसे अ कार्य का धड़कन चौड़ाई
Zth(j-c) = f (t)
"1700V 100A IGBT हाफ ब्रिज मॉड्यूल" एक हाफ ब्रिज कॉन्फ़िगरेशन में दो IGBT को एकीकृत करता है, जो मध्यम शक्ति की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।यह वोल्टेज (1700V) और वर्तमान (100A) पर सटीक नियंत्रण प्रदान करता है, विश्वसनीय संचालन के लिए प्रभावी शीतलन की आवश्यकता होती है। विस्तृत विनिर्देश निर्माता की डेटाशीट में पाया जा सकता है।
सर्किट चित्र शीर्षक
पैकेज रूपरेखा
आयाम (मिमी)
मिमी
