उत्पाद का विवरण

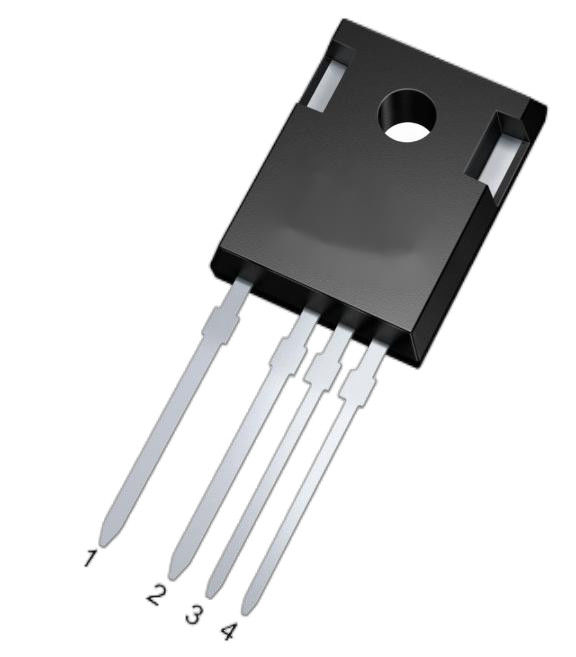

मॉडल संख्या: SPS40MA12E4S
भुगतान और शिपिंग की शर्तें
बॉडी डायोड वोल्टेज ड्रॉप: |
1.5 वी |
वर्तमान रेटिंग: |
20ए |
गेट प्रभारी: |
20nC |
गेट दहलीज वोल्टेज: |
4वी |
अलगाव वोल्टेज: |
2500 वी |
अधिकतम जंक्शन तापमान: |
175 डिग्री सेल्सियस |
ऑन-स्टेट प्रतिरोध: |
0.1Ω |
आउटपुट कैपेसिटेंस: |
50pF |
पैकेज का प्रकार: |
टू-247 |
रिवर्स रिकवरी टाइम: |
20ns |
शॉर्ट सर्किट समय का सामना: |
10μs |
आवृत्ति बदलना: |
100 किलोहर्ट्ज़ |
तापमान की रेंज: |
-55°C से +175°C |
वोल्टेज रेटिंग: |
1200 वी |
बॉडी डायोड वोल्टेज ड्रॉप: |
1.5 वी |
वर्तमान रेटिंग: |
20ए |
गेट प्रभारी: |
20nC |
गेट दहलीज वोल्टेज: |
4वी |
अलगाव वोल्टेज: |
2500 वी |
अधिकतम जंक्शन तापमान: |
175 डिग्री सेल्सियस |
ऑन-स्टेट प्रतिरोध: |
0.1Ω |
आउटपुट कैपेसिटेंस: |
50pF |
पैकेज का प्रकार: |
टू-247 |
रिवर्स रिकवरी टाइम: |
20ns |
शॉर्ट सर्किट समय का सामना: |
10μs |
आवृत्ति बदलना: |
100 किलोहर्ट्ज़ |
तापमान की रेंज: |
-55°C से +175°C |
वोल्टेज रेटिंग: |
1200 वी |
विशेषताएं:
□ कम ऑन प्रतिरोध के साथ उच्च अवरोधक वोल्टेज
□ कम क्षमता वाले उच्च गति स्विचिंग
□ कम रिवर्स रिकवरी (Qrr) के साथ फास्ट इंट्रेंसिक डायोड
विशिष्ट अनुप्रयोग:
पीवी इन्वर्टर
□ चार्जिंग पाइल्स
□ ऊर्जा भंडारण प्रणाली
□ औद्योगिक बिजली आपूर्ति
□ औद्योगिक मोटर
अधिकतम रेटिंग @Tc=25°C (जब तक कि अन्यथा निर्दिष्ट)
| पद | प्रतीक | शर्तें | मूल्य | इकाई |
| नाली स्रोत वोल्टेज | वीडीएसमैक्स | वीजीएस=0वी, आईडी=100μए | 1200 | वी |
| गेट-स्रोत वोल्टेज | वीजीओपी | स्थिर | -5/+20 | वी |
| अधिकतम गेट स्रोत वोल्टेज | VGSmax | स्थिर | -8/+22 | वी |
|
निरंतर जल निकासी धारा |
आईडी |
वीजीएस=20 वी, टीसी=25°सी | 75 | ए |
| वीजीएस=20 वी, टीसी=100°सी | 53 | |||
| पल्सड ड्रेन करंट | आईडी (पल्स) | पल्स चौड़ाई tp Tjmax द्वारा सीमित है | 120 | ए |
| शक्ति का अपव्यय | पीडी | TC=25°C, Tj=175°C | 366 | W |
| ऑपरेटिंग जंक्शन रेंज | Tj | -55 से +175 | °C | |
| भंडारण तापमान सीमा | Tstg | -55 से +175 | °C |
| पद | प्रतीक | शर्तें |
मिन. |
मूल्य टाइप. |
अधिकतम. |
इकाई |
| ड्रेन स्रोत ब्रेकडाउन वोल्टेज | V(BR) डीएसएस | वीजीएस=0वी, आईडी=100μए | 1200 | - | - | वी |
|
गेट सीमा वोल्टेज |
VGS (th) |
वीडीएस=वीजीएस, आईडी=10 एमए | 2.0 | 2.8 | 3.5 |
वी |
| VDS=VGS, ID=10mA, Tj=175°C | - | 1.9 | - | |||
| शून्य गेट वोल्टेज निकासी वर्तमान | आईडीएसएस | वीडीएस=1200वी, वीजीएस=0वी | - | 1 | 100 | μA |
| गेट-स्रोत रिसाव वर्तमान | IGSS | वीजीएस=20 वी, वीडीएस=0 वी | - | 10 | 100 | nA |
|
सूखा स्रोत पर राज्य प्रतिरोध |
आरडीएस चालू) |
वीजीएस=20 वी, आईडी=35 ए | - | 40 | 60 |
mΩ |
| वीजीएस=20 वी, आईडी=35 ए, टीजे=175°C | - | 64 | - | |||
| VGS=18V, ID=35A | - | 43 | 70 | |||
| VGS=18V, ID=35A, Tj=175°C | - | 67 | - | |||
|
ट्रांसकंडक्टेंसी |
जीएफएस |
वीडीएस=20 वी, आईडीएस=35 ए | - | 20 | - |
एस |
| वीडीएस=20 वी, आईडीएस=35 ए, टीजे=175°C | - | 18 | - | |||
| चालू स्विचिंग एनर्जी (बॉडी डायोड FWD) |
ईओन |
VDS=800V, वीजीएस=-5V/20V, आईडी=35A, |
- |
635 |
- |
|
|
बंद करने की स्विचिंग एनर्जी (बॉडी डायोड FWD) |
इफ़ |
RG ((ext) = 2.5Ω, L=200μH, Tj=25°C FWD=SPS40MA12E4S |
- |
201 |
- |
μJ |
| चालू करने का विलंब समय | td ((ऑन) | - | 9 | - | ||
| उठने का समय | tr | VDD=800V, | - | 30 | - | |
|
वीजीएस=-5V/20V, आईडी=35ए, |
एनएस | |||||
| बंद करने का विलंब समय | td(बंद) | - | 31 | - | ||
| RG ((ext) = 2.5Ω, L=200μH | ||||||
| पतन का समय | टीएफ | - | 12 | - | ||
| गेट टू सोर्स चार्ज | Qgs |
VDS=800V, VGS=-5V/20V, ID=35A |
- | 40 | - | |
| गेट टू ड्रेन चार्ज | Qgd | - | 60 | - | nC | |
| कुल गेट शुल्क | Qg | - | 163 | - | ||
| इनपुट क्षमता | सीआईएस |
वीजीएस=0वी, वीडीएस=1000वी f=1MHz VAC=25mV |
- | 2534 | - |
पीएफ |
| आउटपुट क्षमता | कॉस | - | 110 | - | ||
| रिवर्स ट्रांसफर क्षमता | सीआरएस | - | 26 | - | ||
| COSS संग्रहीत ऊर्जा | ईओएस | - | 70 | - | μJ | |
| आंतरिक गेट प्रतिरोध | RG(int) | f=1MHz, VAC=25mV | - | 1.6 | - | ओ |
पीछे की ओर डायोड विशेषताएं @Tc=25°C (जब तक कि अन्यथा निर्दिष्ट)
| पद | प्रतीक | शर्तें |
मिन. |
मूल्य टाइप. |
अधिकतम. |
इकाई |
|
डायोड फॉरवर्ड वोल्टेज |
वीएसडी |
वीजीएस=-5वी, आईएसडी=20ए | - | 4.9 | 7 | वी |
| VGS=-5V, ISD=20A, Tj=175°C | - | 4.1 | - | वी | ||
|
निरंतर डायोड फॉरवर्ड करंट |
आईएस | वीजीएस=-5 वी | - | 75 | - | ए |
|
रिवर्स रिकवरी समय |
trr | वीजीएस=-5 वी, | - | 32 | - | एनएस |
|
रिवर्स रिकवरी चार्ज |
क्यूआरआर | ISD=35A, | - | 769 | - | nC |
| पीक रिवर्स रिकवरी करंट | आईआरएम | VR=800V, di/dt=3000A/μs | - | 39 | - | ए |
पीछे की ओर डायोड विशेषताएं @Tc=25°C (जब तक कि अन्यथा निर्दिष्ट)
| पद | प्रतीक | शर्तें |
मिन. |
मूल्य टाइप. |
अधिकतम. |
इकाई |
| जंक्शन से केस तक थर्मल प्रतिरोध | RθJC | - | 0.41 | - | °C/W |
विशिष्ट प्रदर्शन
विशिष्ट प्रदर्शन
यह एक सिलिकॉन कार्बाइड (SiC) धातु-ऑक्साइड-सेमीकंडक्टर फील्ड-इफेक्ट ट्रांजिस्टर (MOSFET) है, जिसका वोल्टेज 1200V और प्रतिरोध (RDS(on)) 40 मिलियन ओम (40mΩ) है।सीआईसी एमओएसएफईटी उच्च वोल्टेज क्षमता और कम ऑन स्टेट प्रतिरोध के लिए जाने जाते हैं, उन्हें उच्च-आवृत्ति कनवर्टर और इलेक्ट्रिक वाहनों जैसे कुशल बिजली इलेक्ट्रॉनिक अनुप्रयोगों के लिए उपयुक्त बनाता है।40mΩ ऑन-स्टेट प्रतिरोध प्रवाह के दौरान अपेक्षाकृत कम शक्ति हानि का संकेत देता हैउच्च शक्ति वाले अनुप्रयोगों में बेहतर दक्षता में योगदान।
